鋼鐵廠無功補償及諧波治理案例
瀏覽：689 發布日期：2020-06-11 文章來源：安徽中電電氣有限公司
概述：安徽某鋼廠擁有35/10KV變電所1座，6300、3510KVA變壓器各一臺全年用電量大概約為1000萬kWh。該公司使用了大量的晶閘管整流裝置，因而產生了大量的高次諧波，造成用電功率因素降低，損耗增大，我司在接到此訂單后，立刻安排相關技術人員前往實地進行考察，通過與電氣工程師的技術交流后，制定了一套無功補償和消諧效果比較好的技術方案。
方案：

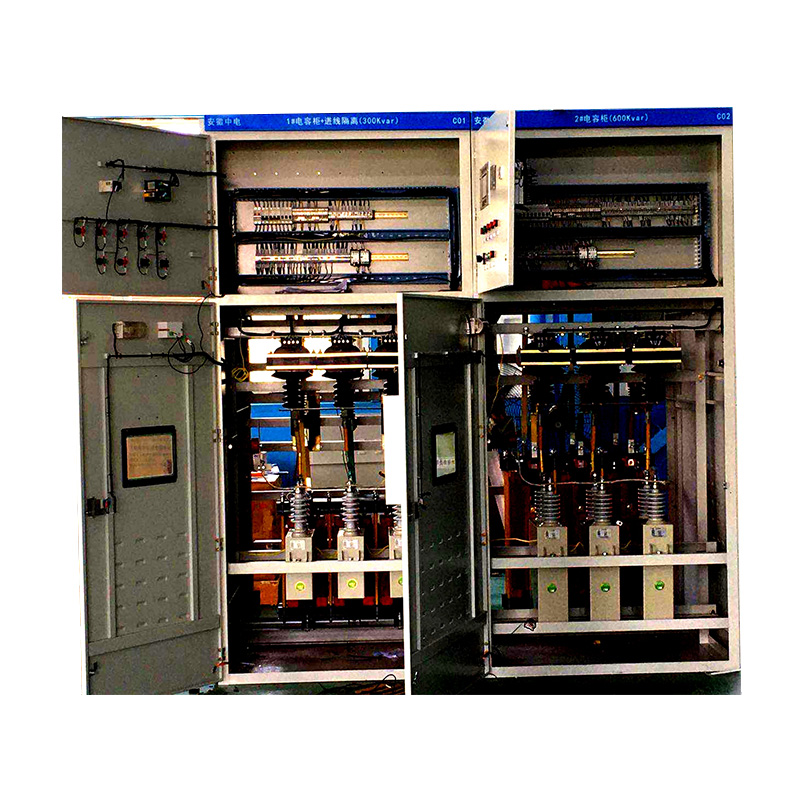

1、 在6300kVA主變壓器10KV側新裝1800kvar自動投切濾波器及無功補償裝置1套， 使用ZD-DWT 晶閘管型動態無功補償裝置 400Kvar ，600kvar，800kvar 三種
2、 在3510kVA主變壓器10kV側新裝1000kvar自動投切濾波器及無功補償裝置1套，使用ZD-DWT晶閘管型動態無功補償裝置 400kvar，600kvar兩種
3、 以上2套無功補償裝置均實現自動投切，并實現動態補償技術。
效益分析
1 、高次諧波得到明顯的抑制
投運前，諧波電壓、諧波電流均超過國家標準要求。投運后，諧波電壓、諧波電流得到有效抑制，均低于國家標準。
2、 功率因數明顯提高
投運前，功率因數為0.61。投運后，功率因數提高到0.95
結束語
非線性負荷必然會(huì )產生高次諧波，對電力系統造成污染，因此必須采取有效措施加以限制。要治理諧波造成的污染也不難，只要給予重視，針對實際情況安裝相應補償裝置即能得到有效解決辦法。
