軌道交通系統中較多的為非線性負荷，主要諧波源有：電動機車所需要的牽引負荷；車站、區間、車輛段、控制中心等其它建筑物所需要的動力用電。諸如：通風機、空調、自動扶梯、電梯、水泵、照明、AFC系統、FAS、BAS、通信系統、信號系統等。由于牽引負荷安裝在35KV側，一般采用12脈動的整流裝置，諧波含量會(huì )降低；如果諧波含量不超標，可考慮只在低壓0.4KV側治理第二大用電群產生的諧波。

項目概述：

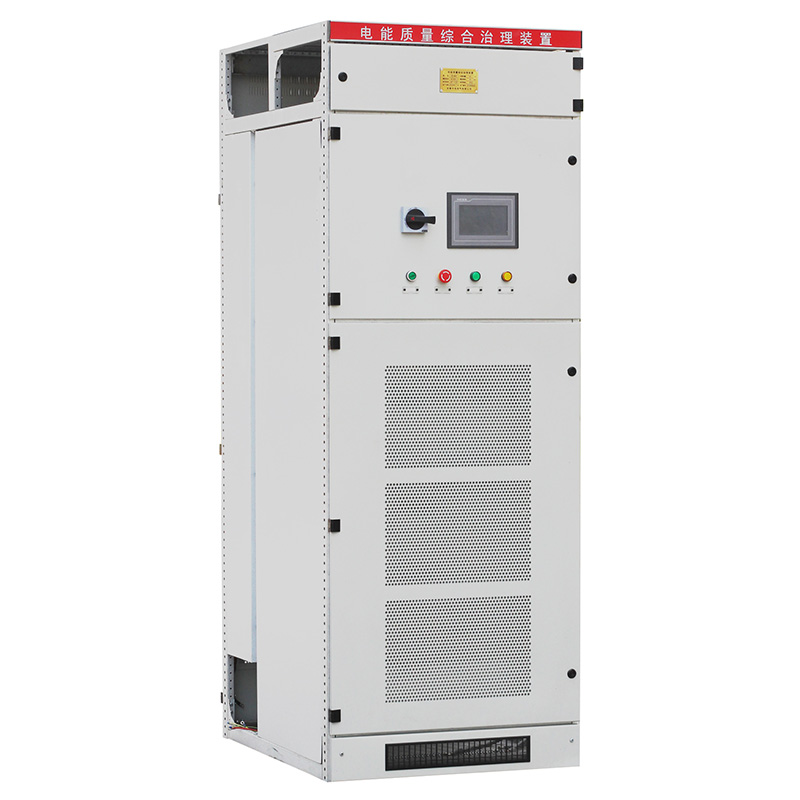

        改動車和諧型大功率機車檢修段主要進行機車的2年檢，預留6年檢條件，檢修規模按照滿足配屬1400臺和諧型機車所產生的檢修量設置。主要負載含有UPS、變頻器、變頻空調、熒光燈、變頻風機等非線性負載。安徽中電電氣技術人員通過在現場勘察后，決定使用晶閘管投切開關進行無觸點投切、有源濾波器的無功補償治理方案，對測試數據進行分析后發現，治理起到了較好的效果。


        治理情況請見下表：

測量	治理前				治理后
	A相	B相	C相	N相	A相	B相	C相	N相
電流有效值	583.6	547.3	525.8	60.4A	526.3	536.5	525.8	11.4
THDi（%）	30.6%	32.3%	35.4%		4.3%	4.7%	4.4%
3次諧波電流畸變率	12.0%	12.3%	13.6%		1.7%	1.9%	1.7%
5次諧波電流畸變率	18.9%	19.2%	19.7%		2.9%	3.1%	2.9%
7次諧波電流畸變率	8.6%	8.9%	9.3%		1.3%	1.4%	1.3%

      治理前后對比：
      對變壓器總進線柜進行了測試，補償后系統電流有效值得到了降低，且電流畸變率、零線電流以及各次諧波含量大大降低，有源濾波器的輸出電流成分與負荷電流的諧波成分基本相同，很好的實現了濾波功能
